회로 부품 symbol, footprint, 3D Data 다운로드 방법

회로도를 작성할 때 회로 부품 관련하여 라이브러리가 필요합니다. Library란 회로부품의 Symbol과 footprint를 의미합니다. symbol이란 회로부품의 기호를 의미하고 footprint란 PCB를 제작하기 위해 부품이 실장되기 위한 랜드를 의미합니다. symbol과 footprint는 온라인에서 다운로드를 하는 방법이 있고, 설계툴을 이용하여 수작업으로 만들 수 도 있습니다. 그리고 회로 부품의 3D Data를 제공해 주는 경우도 있습니다.이 3D Data를 가지고 기구품과의 간섭체크를 하기도 하고, 어떻게 실장되는지 미리 확인을 하기 위해 사용합니다. 이번 포스팅에서는 온라인상에서 사용하고자 하는 회루부품의 Library를 다운받을 수 있는 방법을 알려드리겠습니다.

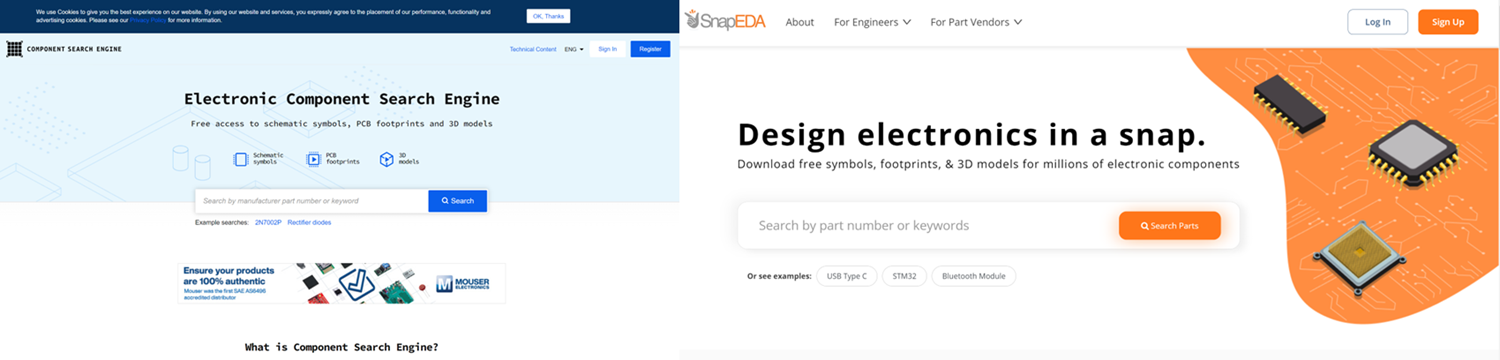

제가 자주 다운로드 받은 곳은 2곳입니다.

2곳 모두 어떤 회로 프로그램을 사용하더라도 가능한 라이브러리를 제공하고 있습니다.

1) Electronic component search engine

• 제가 가장 자주 이용하는 곳입니다. schematic symbol, PCB footprint, 3D model을 함께 다운로드 받을 수 있습니다.
• 단, 모든 데이터가 있는 것은 아니니 확인 후 다운로드 받으셔야 합니다.
• 링크 걸어 드릴테니 필요하신 분은 라이브러리 다운로드 받으세요.

• 위 링크를 클릭하시고 아래 설명대로 진행하시면 됩니다.

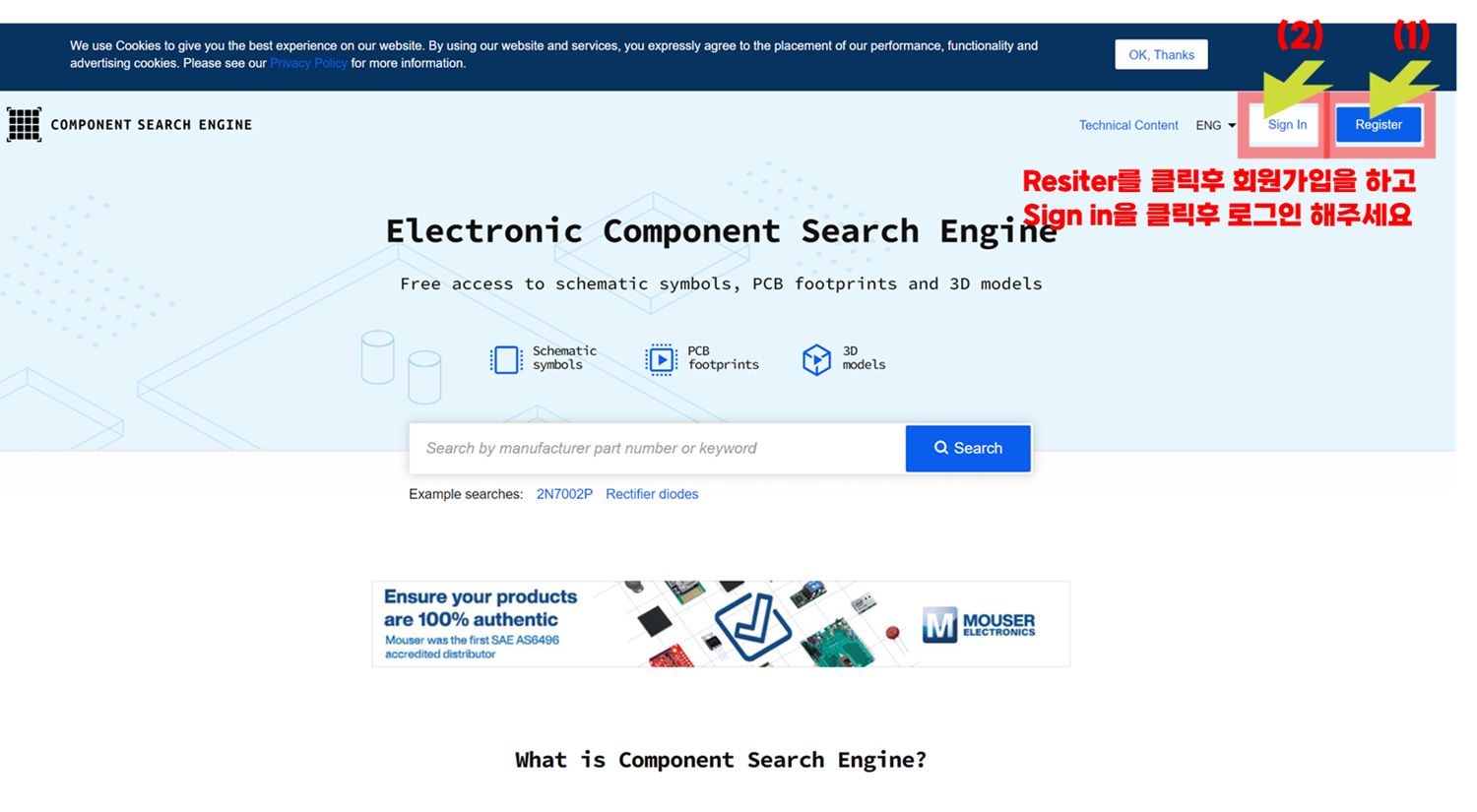

  • (1) Resister를 클릭하시고 회원가입을 해 주세요.
  • (2) 회원가입 후 Sign in(로그인)을 해주세요.

• • (3) sign in을 하시면 아래와 같이 창이 뜹니다.
  • (4) 다운받고 싶은 부품의 파트명을 입력해서 (5) Search를 클릭해주세요. 2N7002P를 입력해보겠습니다.

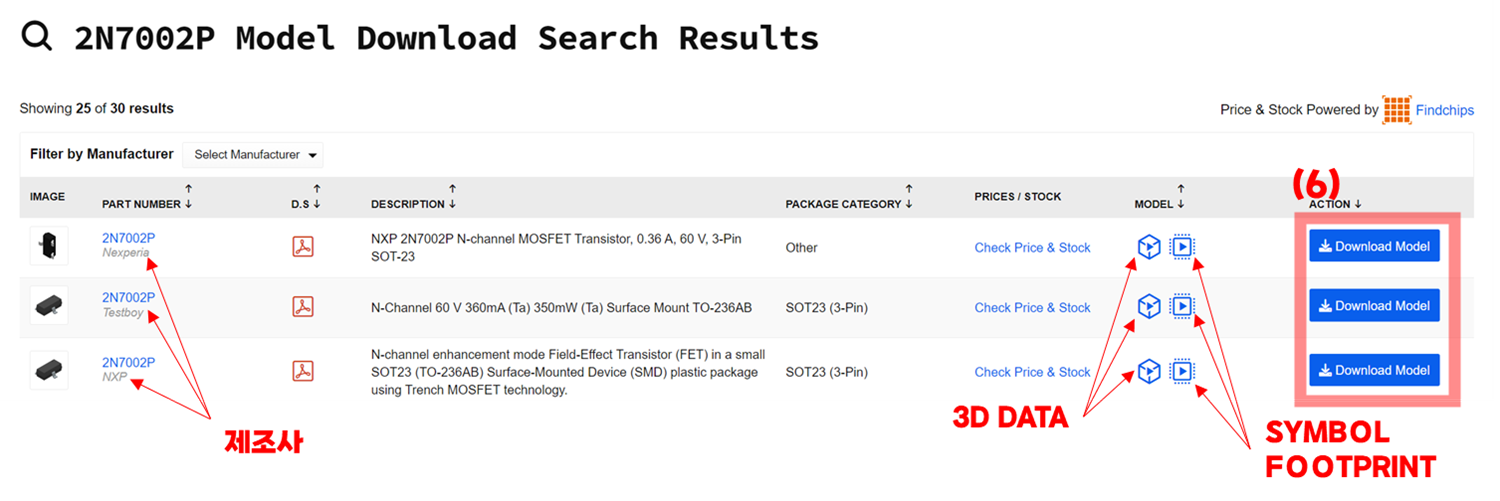

• • 제조사를 확인하시고 3D DATA와 SYMBOL & FOOTPRINT가 파란색으로 활성화 되어 있으면 (6) Download Model을 클릭하세요. 파란색으으로 활성화 되어 있지 않다면 데이터가 없다는 의미이기 때문에 다운받으시면 안됩니다. PDF파일은 클릭하시면 사양서를 볼 수 있습니다.

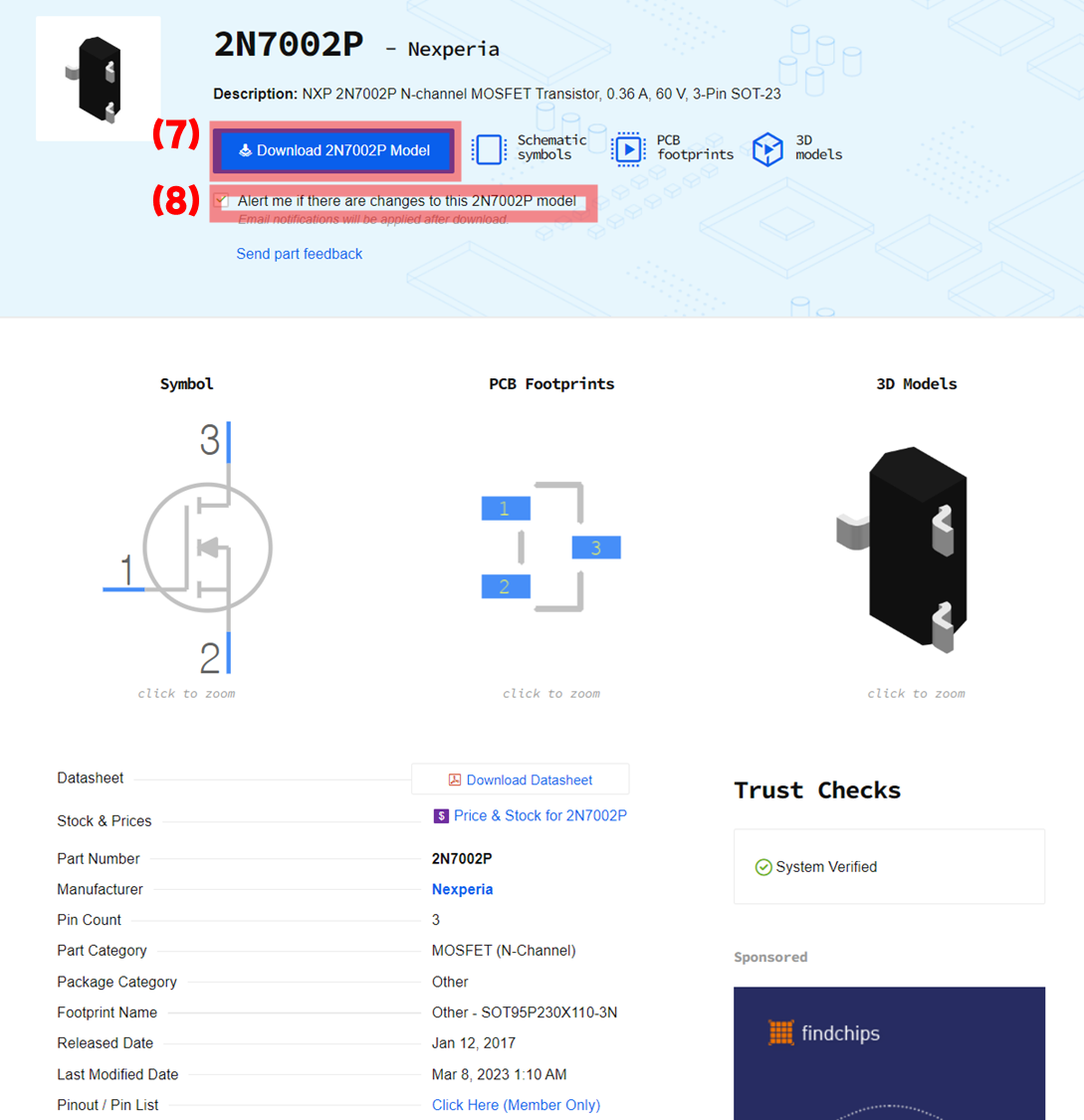

• • (7) 최종적으로 다운받기 전에 어떤 내용을 다운받을 수 있는지 표기됩니다. 아래처럼 Schematic symbols / PCB footprints / 3D models가 다 포함이 되어 있네요.
  • (8) Alert를 체크해 주세요. 나중에 변경사항이 있으면 등록된 메일로 변경내용을 알람해 줍니다.

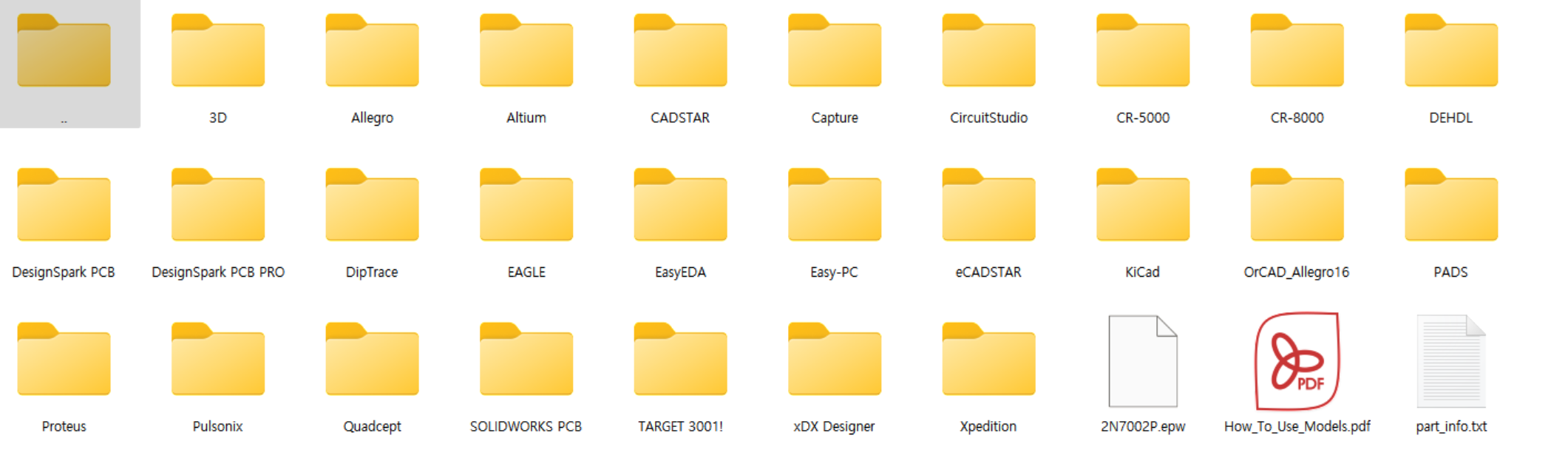

• • 다운로드는 압축파일로 다운로드 됩니다. 압축파일을 해제하면 아래와 같이 여러가지 설계툴에 사용할 수 있도록 symbol과 footprint가 다운로드 됩니다. 설계 프로그램에 맞는 데이터를 사용하시면 됩니다.

2) SnapEDA

• 저의 경우 위에서 소개 드린 Electronic component search engine에서 서칭을 해 봤는데 없는 경우 이 SnapEDA를 이용합니다.
• 링크 걸어드릴테니 필요하신 분은 라이브러리 다운로드 받으세요.
• (1)Sign up후 (2)Log in해 주세요.

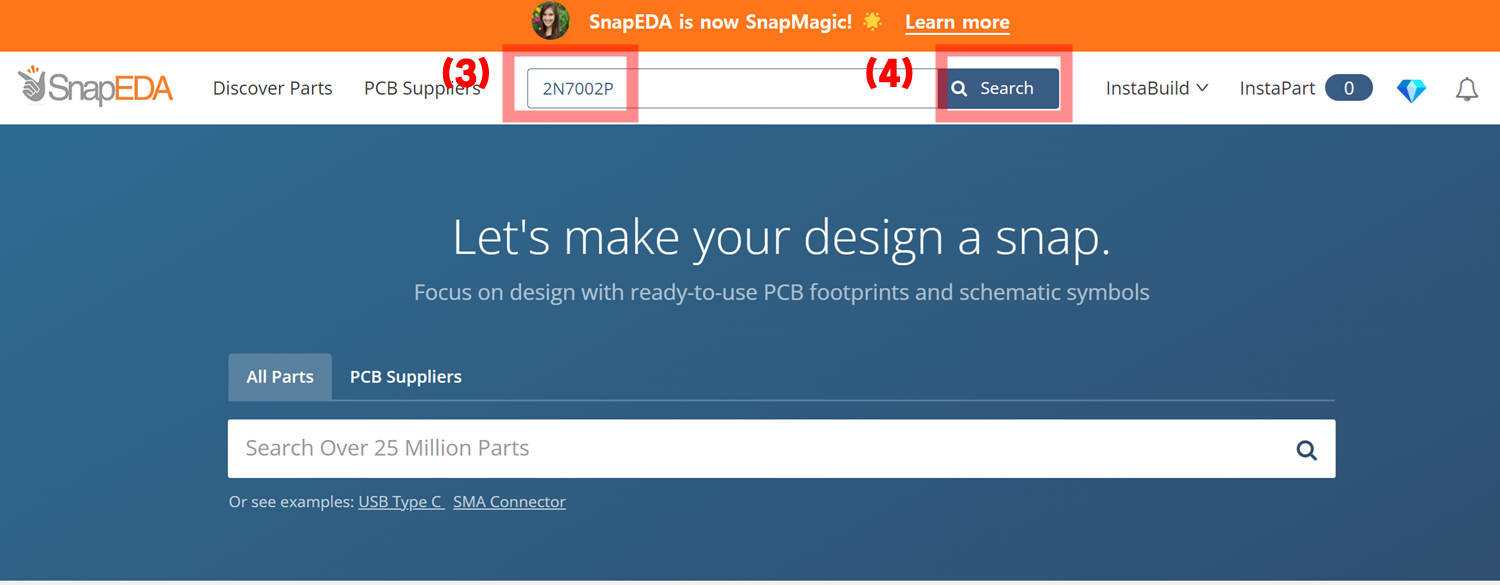

• (3) 다운받고 싶은 부품의 파트명을 입력해서 (4) Search를 클릭해주세요. 2N7002P를 입력해보겠습니다.

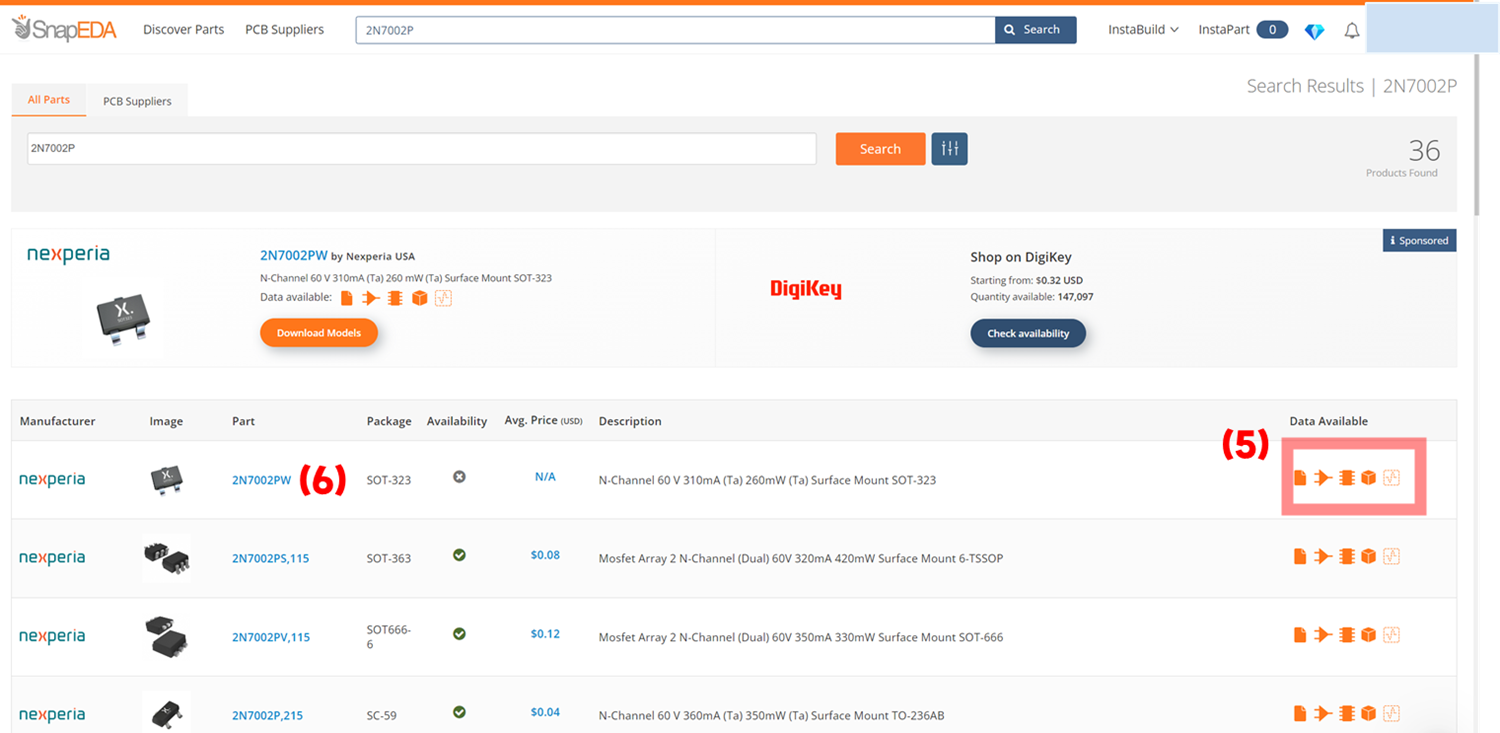

• (5) 번에 표시된 부분에 주황색으로 활성화 되어 있는지 확인합니다.  순서대로 데이터시트-Symbol-Footprint-3D Data-simulation 를 표기하고 있습니다. 마우스 커서를 위로 이동시키면 무엇을 의미하는지 확인할 수 있습니다. 맨 위의 부품 (6)을 클릭해서 들어가 보겠습니다.

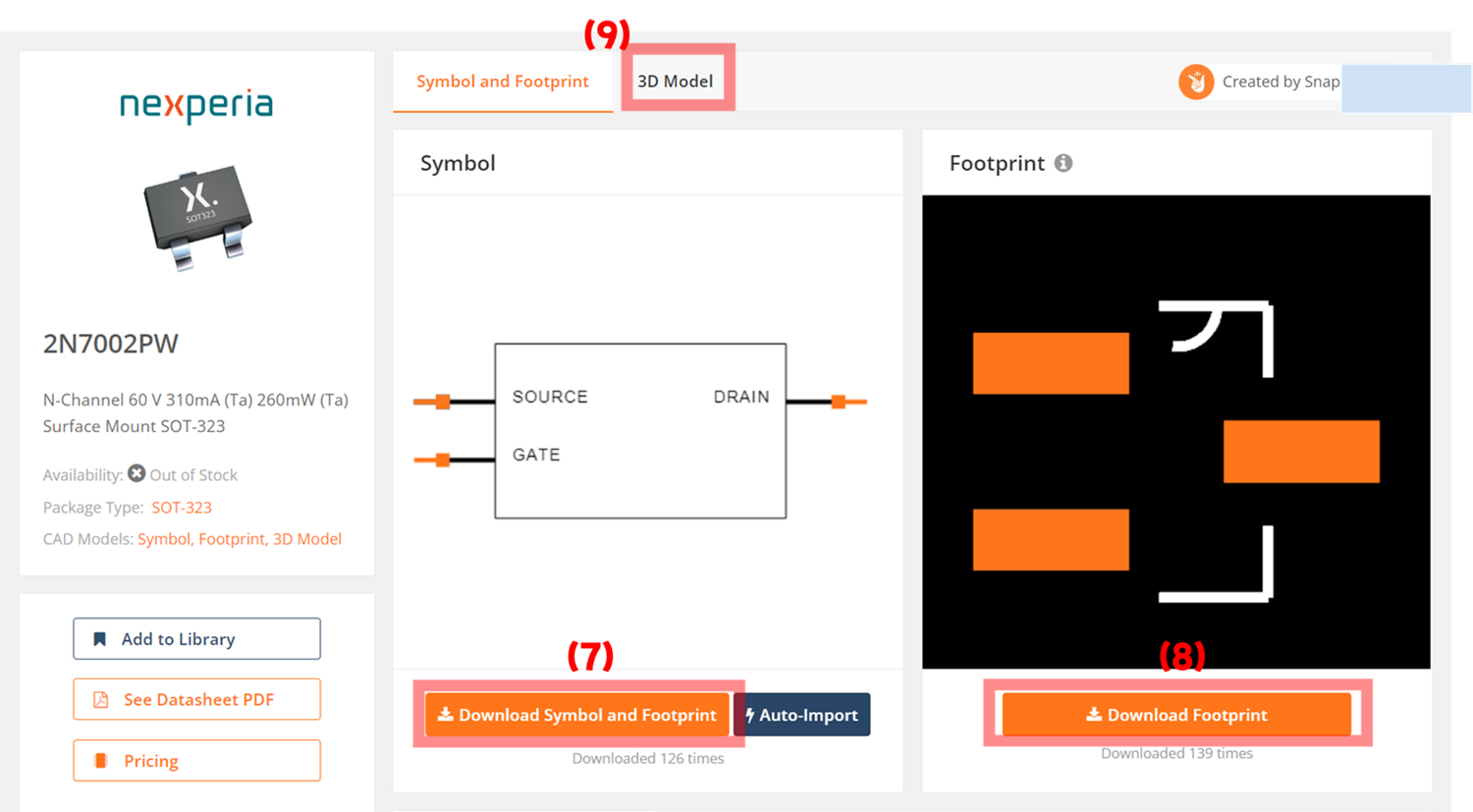

• (7) 또는 (8)을 클릭하시면 어떤 설계툴로 다운받으실 지 선택하라고 나옵니다. 사용하시는 설계툴을 선택하시고 다운받으시면 됩니다. 3D 모델이 필요하다면 (9)를 클릭하시고 다운받으셔서 사용하시면 됩니다.

3) 실제 회사에서는?

• 회사에서는 라이브러리를 다운로드 받아서 사용하지 않습니다. 별도로 라이브러리를 만들어서 로컬로 관리를 합니다.
• symbol의 경우 보통 동일하지만 다르게 사용하는 회사들이 있습니다. 그리고 footprint의 경우 실장기술이 있는 회사들은 자신들의 노하우에 따른 footprint를 별도로 관리하는 회사들도 있습니다.
• 중요한 것은 다운받은 라이브러리를 사용하다가 잘못 설계가 되거나 제품 품질에 문제가 생기면 라이브러리를 제공한 사이트에서 책임이 없다는 겁니다.
• 믿음이 가지 않는다면 사양서와 footprint의 실제 사이즈를 비교해보는 방법밖에 없습니다.
